松原工厂网络拓扑图设计——朝润网络实施方案

一、项目背景

松原工厂作为朝润网络在东北地区的重要生产基地，随着生产自动化、智能化水平的不断提升，对网络基础设施的可靠性、安全性和可扩展性提出了更高要求。本文围绕松原工厂的网络拓扑结构进行整体规划与设计，构建一套层次清晰、安全可控、易于运维的工业级网络体系。

二、总体拓扑架构

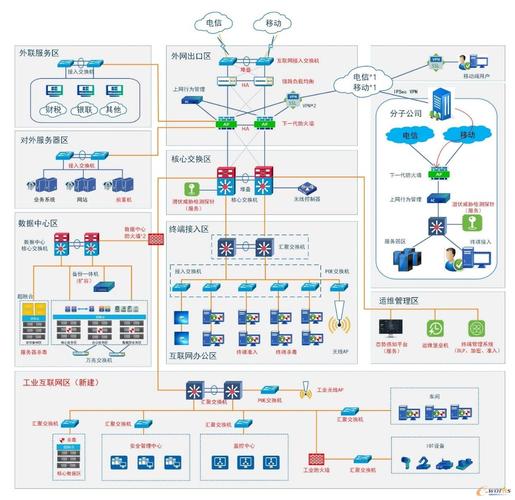

松原工厂网络采用经典的“核心—汇聚—接入”三层架构，并划分独立的网络安全域，整体拓扑分为以下四个层级：

1. 出口层：部署双出口路由器，分别接入电信与联通两条专线，实现链路冗余与负载均衡；串联下一代防火墙，承担边界安全防护、入侵检测与流量清洗功能。
2. 核心层：由两台核心交换机组成双机热备（VRRP/堆叠），承载全网数据高速转发，并连接各汇聚区域及数据中心。
3. 汇聚层：按功能区域划分为办公区汇聚、生产区汇聚、仓储区汇聚及安防区汇聚，各汇聚交换机通过万兆光纤上联核心，下联接入层设备。
4. 接入层：办公区提供千兆到桌面有线接入及Wi-Fi 6无线覆盖；生产区采用工业级交换机与工业无线AP，适应车间高温、粉尘等复杂环境；仓储区部署无线扫码终端专用AP；安防区接入视频监控、门禁等物联网设备。

三、区域网络划分

• 办公网络（VLAN 10）：承载行政、财务、人事等办公终端，通过防火墙策略限制对生产网的访问。
• 生产网络（VLAN 20-29）：覆盖PLC、SCADA、MES等工业控制系统，采用工业防火墙实现IT与OT隔离，保障生产控制安全。
• 仓储网络（VLAN 30）：支撑WMS系统与无线手持终端，实现出入库数据实时同步。
• 安防网络（VLAN 40）：独立组网承载视频监控与门禁系统，视频流通过独立链路回传至安防监控中心。
• 服务器区（VLAN 50）：部署MES服务器、ERP服务器、数据库及备份系统，配置双网卡绑定与冗余电源。
• 管理网络（VLAN 99）：用于网络设备带外管理，仅授权运维人员通过堡垒机访问。

四、无线网络设计

厂区无线覆盖采用AC+AP集中管理架构，办公区部署吸顶式Wi-Fi 6 AP，生产车间部署防爆型工业AP，仓储区部署高增益定向AP。无线网络实行SSID分离，办公SSID与生产手持终端SSID独立认证，采用802.1X企业级认证保障接入安全。

五、安全与冗余设计

• 出口部署防火墙实现NAT、IPS、URL过滤及VPN接入；
• 核心与汇聚层设备均采用双链路互联，关键链路配置链路聚合；
• 服务器区部署数据库审计与日志审计系统；
• 全网启用OSPF动态路由协议，实现链路故障快速收敛；
• 配置全网SNMP监控与流量分析平台，实现拓扑可视化与故障告警。

六、

本方案为松原工厂构建了结构清晰、安全可靠、便于扩展的网络拓扑体系，充分兼顾办公、生产、仓储与安防等多业务场景需求。朝润网络将以该拓扑为蓝本推进项目实施与后续运维，为工厂数字化转型提供坚实的网络底座。
